gmtxy-image 是一个 shell 脚本，基于 GMT5 在直角坐标系下将 2D 网格数据绘制为图像，用于快速浏览 .nc 或 .grid 文件。对于更精细、定制化的需求，仍然需要自行编写脚本。

安装

将脚本 dispOptions.sh 和 gmtxy-image.sh 复制（或软链接）到任意一个位于 $PATH 中的目录，然后重新打开终端即可使用。

下载 gmtxy-image.zip

Setup 配置

请打开 gmtxy-image.sh 文件末尾，你会看到类似下面的行：

imgcat $jpgfile #open the output file in terminal, this requires the iTerm.app and imgcat.sh
open $jpgfile #'open' is a command in-build within MacOS

可按你的环境选用其中一种。若使用 Ubuntu，可以用命令 see；其他 Linux 发行版对应的命令需自行确认。

用法

gmtxy-image.sh -i<grid-data> [-r<xmin>/<xmax>/<ymin>/<ymax>] [-u<unit>] [-c<cpt-file>] [-a<x-label>,<y-label>] [-g] [-h]

选项说明

  • -i：输入网格文件名。最好使用 .nc 文件，不过 GMT5 也支持 Surfer 的网格格式。
  • -r：输入网格数据的范围，默认使用全部数据范围；使用此选项可强制自定义绘图范围。
  • -u：输入数据的单位。特殊情况下，若数据单位为米而想用 km 标注色标，可将参数设为 km+Uk 以开启该功能。
  • -c：用于生成数据专属 cpt 文件的输入 cpt 文件，默认使用 GMT 的 grd2cpt 命令。
  • -a：用逗号分隔的坐标轴标签。
  • -g：额外叠加一层地形阴影，使输出图像具有 3D 质感，默认使用输入网格数据。
  • -h：显示帮助信息。

示例

用以下命令绘制 example.nc。输出文件名取自输入网格文件名，脚本会同时输出一张 png（无背景）和一张 eps 文件：

gmtxy-image -i example.nc

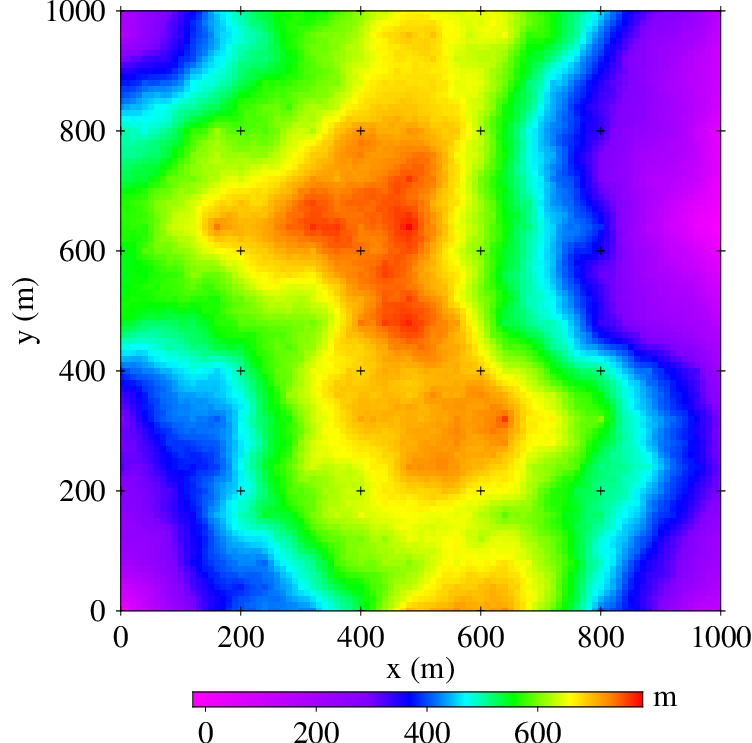

输出效果如下：

gmtxy-image 示例图
